  这一部分是电源内部的电扇，选用的是12伏的直流电压输入，散热电扇上面还加了一块塑料薄板，是用来引导进入电源的空气的活动的。

  航嘉 MVP500 电源一级EMI滤波电路

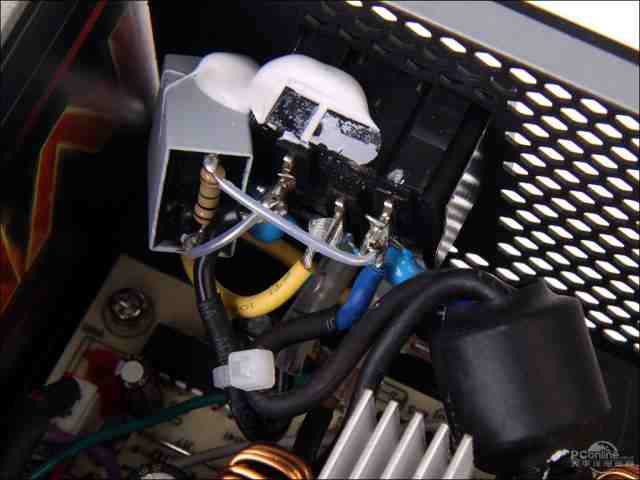

  现在看到的是电源的一级EMI滤波电路，有一对Y电容、一个X电容和一枚电阻组成。市电输入之后将会在这一部分滤除高频的杂波。

  航嘉 MVP500 电源二级EMI滤波电路

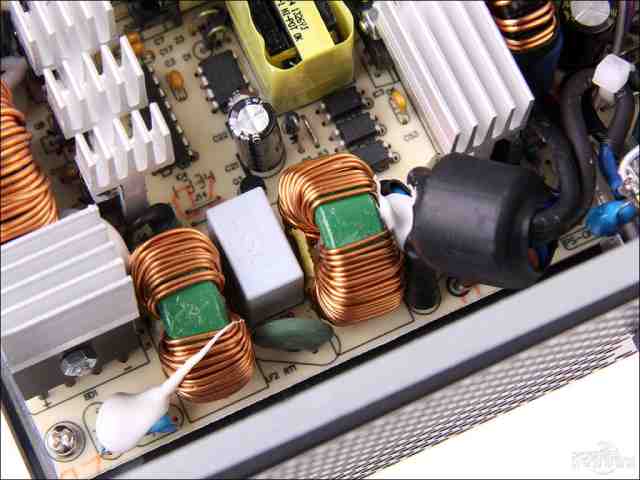

  电源的二级EMI滤波电路有一个X电容和一对Y电容，其他的还有两个共模电感。可以正常的看到这一部分的装备比较完全，而这些重要的元件关于取得纯洁的电流来说是必不可少的。

  航嘉 MVP500 电源自动式PFC电路及高压滤波电容

  航嘉 MVP500 电源自动式PFC电路及高压滤波电容

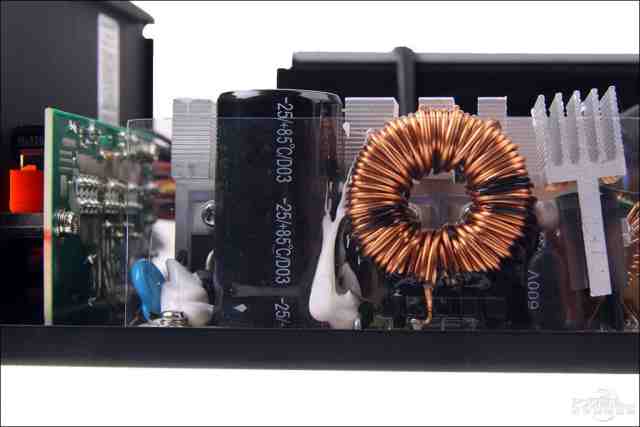

  这款电源选用的是自动式PFC电路规划，相关于被动式的PFC规划有更高的功率因数。可以正常的看到这部分首要有一个耐热温度为85℃的大电容和一个电感。

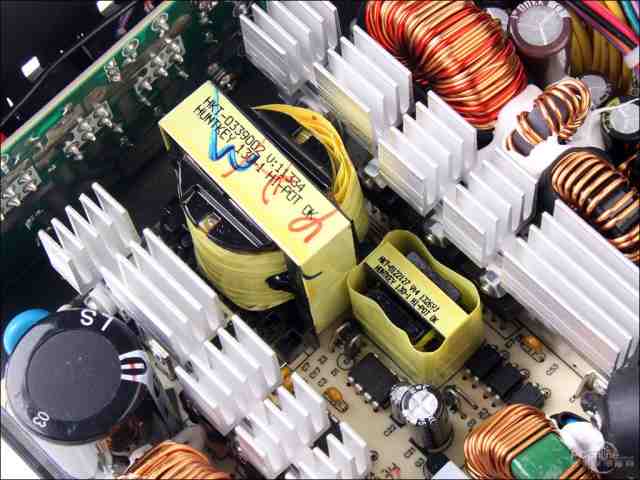

  这款电源选用的是双管正激规划，现在看到的是电源内部的两个变压器，大块头是主变压器，小的是辅佐变压器，首要担任把电流变成低压直流电。

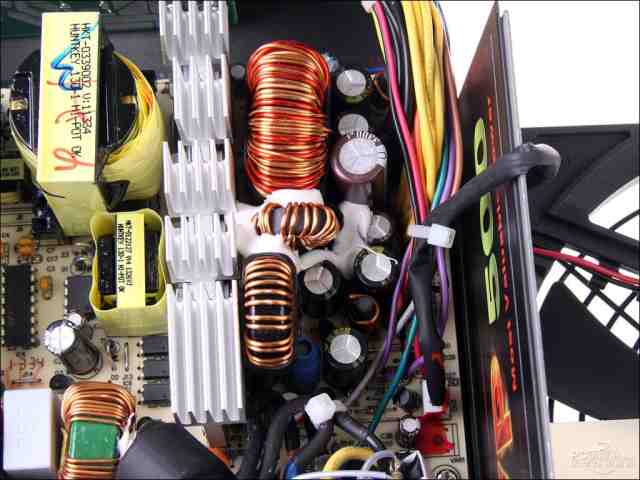

  这一部分将操控和安稳电流，将电流变成安稳的直流电，由大块头的电感和许多的电容组成。
